1.4 전기화재 예방

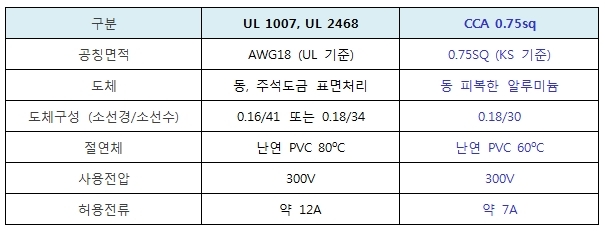

CCA전선

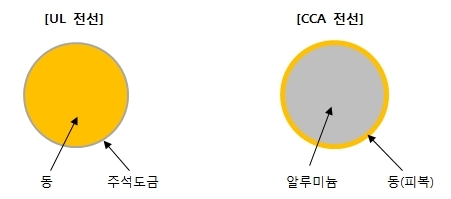

  • CCA 전선(알루미늄을 사용하여 전선을 제작하고 구리도금 한 제품)

  • UL전선 또는 KS 전선(구리전선)보다  도체 저항이 높다.

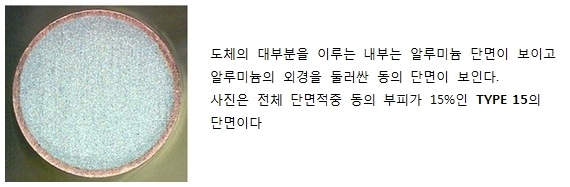

  • CCA 전선(알루미늄을 사용하여 전선을 제작하고 구리도금 한 제품)







  • 한편, 공인시험인증기관에서는, CCA는 구리보다 도체저항이 높아, 전류의 흐름을 방해함으로써 전류에 손실을 초래하고 과부하 등의 경우에 열 발생율이 높아 누전이나 합선등의 화재사고로 이어질 가능이 높아 전선이용 제품에는 CCA를 사용하지 못하도록 규정하고 있다.



전선의 발열에 의한 탄화



  • 모든 전선은 전선 자체 저항으로 인해 전류가 흐를 때 전류의 크기의 제곱에 비례하여 발열이 발생한다.

  • W = I2R     즉   전선의 발열량  = 전류2  X 도선저항

    1. 같은 전류량이면 전선의 전기저항이 높으면 발열

    2. 전선이 사용전력에 비해 가늘면 발열



  • 전선에 열이 많이 발생하면 전선의 피복을 서서히 딱딱하게 만들고 탄화 시킴(장시간 소요).

  • 전선이 무거운 물건에 눌려 있으면 더욱 빠르게 탄화 진행
    https://www.youtube.com/embed/up0MojbPk4g

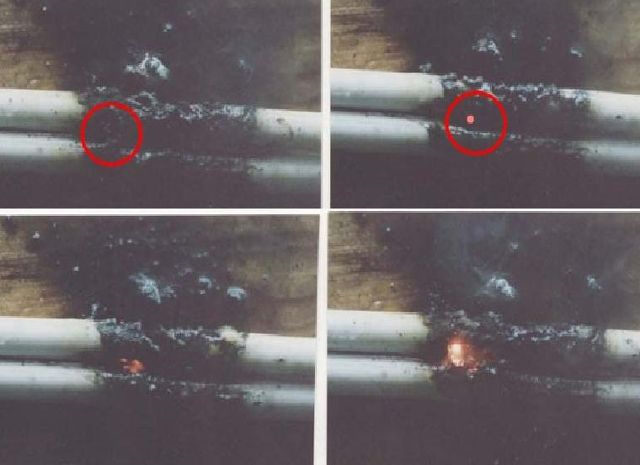

  • 탄화된 전선 피복은 어느 순간 전기가 통하면서 순식간에 적열 상태가 되고, 불이 붙어 화재로 이어짐.

  • 브레이커(차단기)는 단락(쑈트), 과부하를 차단하지만 전선의 발열을 차단하지 못함.

  • 절연피복의 탄화에 의해 화재 발생



전선의 단락(합선)

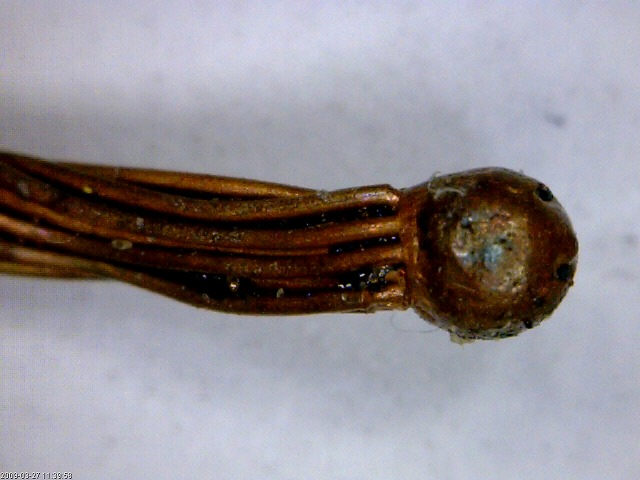

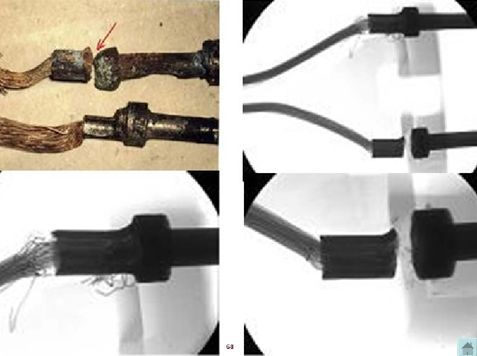

  • 단락(합선)에 의해 녹아서 끊어진 전선 망울.
    두가닥 전선이 서로 맞닿으면 스파크를 일으키며  닿은 부분이 녹아  둥근 망울을 형성한다.





접촉불량

  • 콘센트, 플러그의 접촉 불량








전선의 눌림 방지

  • 전선을 못이나 스테플러 등으로 단단히 고정하는 경우 피복 탄화 가속 및 피복의 손상으로 화재 위험 증가

  • 난연성 전선보호관(CD관) 설치 및 눌림 방지 조치



누전

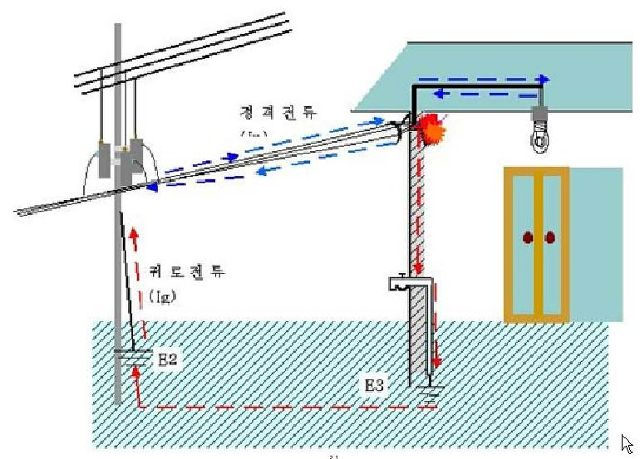

  • 누전 경로

  • AC 220인 경우 두가닥의 전선에 흐르는 전류가 동일하지 않으면 누전되고 있는 상태이다.

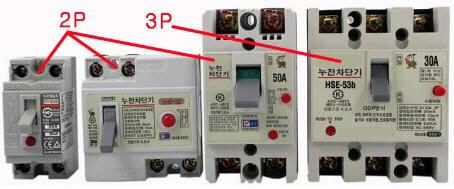

  • 누전차단기- 빨간 버튼을 눌러 누전차단기 테스트





전기의 흐름과 감전

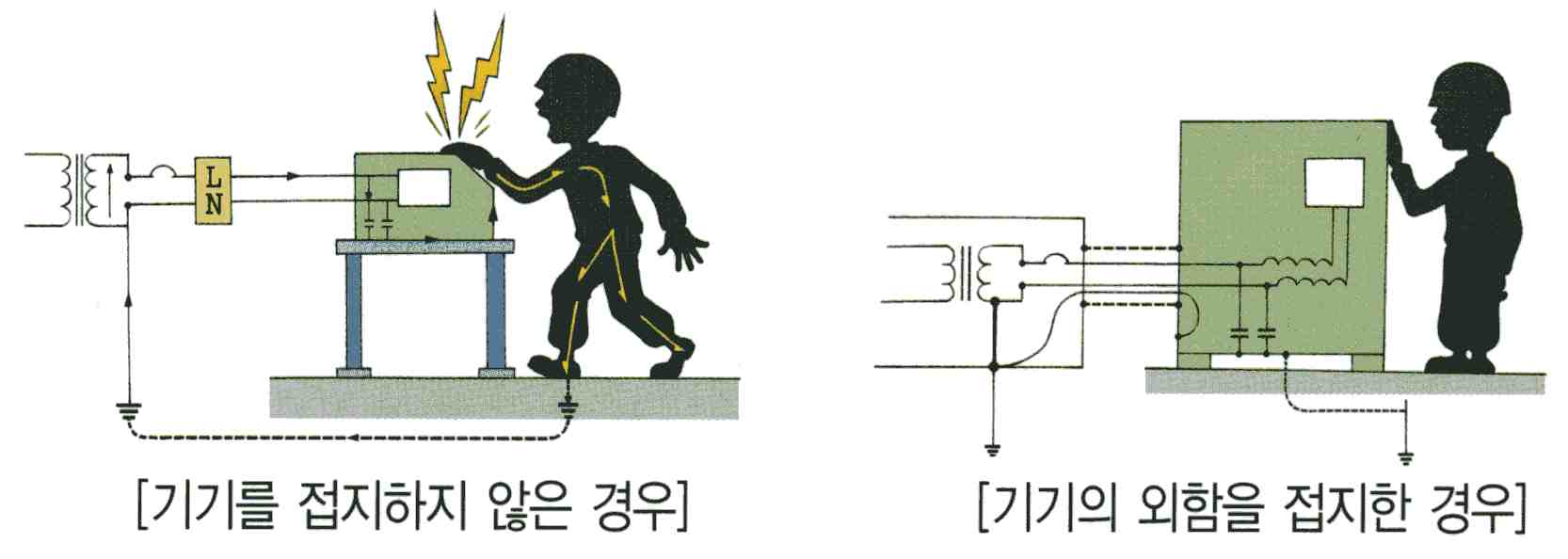

  • 전기 기기의 전선 등이 피복이 벗겨지거나 하여 노출 된 상태에서 전선이나 케이스를 사람이 만지게 되면 전기가 사람 몸을 통해 땅으로 전기가 흐르게 됨. -> 부상 또는 사망 등 큰 사고로 이어짐.



감전으로부터 안전 조치

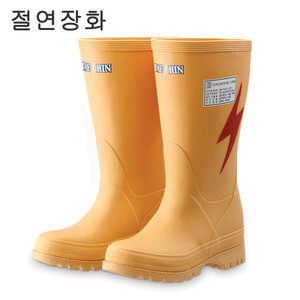

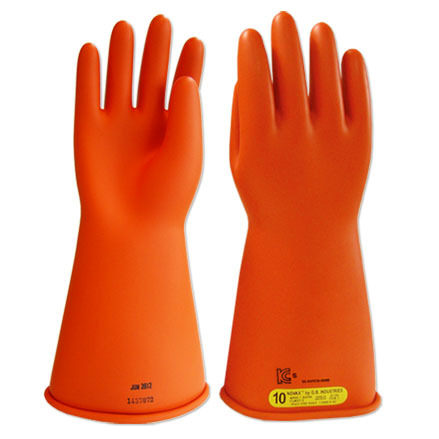

  • 전기작업시 반드시 절연장화와  절연장갑 착용

  • 못에 찔린 장화는 버리고 새 장화 착용





  • 누전차단기를 설치하고 정기적으로 테스트 하여 정상작동 확인

  • 반드시 접지를 실시함.
