3.2 습도 계측



습도의 단위:





  • 습공기



습공기 = 건공기 + 수증기



  • 절대습도:



절대습도(H) = 수증기의 무게 / 건공기의 무게 * 100



  • 상대습도:



상대습도(RH) = 수증기 분압 / 동일 온도에서의 포화 수증기압



                     즉 수증기의 포화 정도를 표시함.



  • 노점온도(이슬이 맺히는 온도) :

  •

습공기가 냉각되면 어느 온도에서 포화공기가 되며 이 온도를 노점온도라 한다.



건공기의 조성

성분

화학식

체적비(%)

중량비(%)

질소

N2

78.084

75.51

산소

O2

20.946

23.01

아르곤

Ar

0.934

1.286

이산화탄소

CO2

0.032*

0.040*







온도와 습도의 관계



  • 온도가 상승하면 포화수증기량이 증가 -> 상대습도가 낮아짐



기온(℃)                 포화수증기량(g/m3)

--------------------------------------------
        5                     6.8
       10                      9.8
       15                     12.8
       20                     17.3
       25                     23.1
       30                     30.4
--------------------------------------------


습도센서의 종류

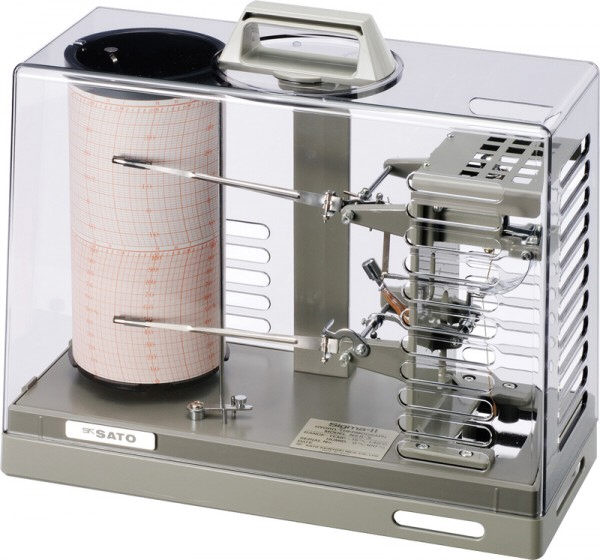

  • 모발(말총) 습도센서: 습도에 따라 모발의 길이가 달라짐

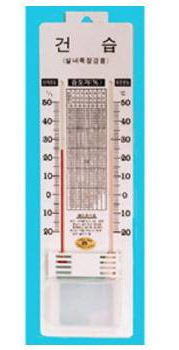

  • 건습구 온습도계



두개의 온도계를 설치하고, 한쪽에 물에 적신 거즈를 부착하면 증발로 인한 열 흡수로 온도차가 발생한다.

이 온도차를 읽어 환산표를  보고 습도를 측정한다.

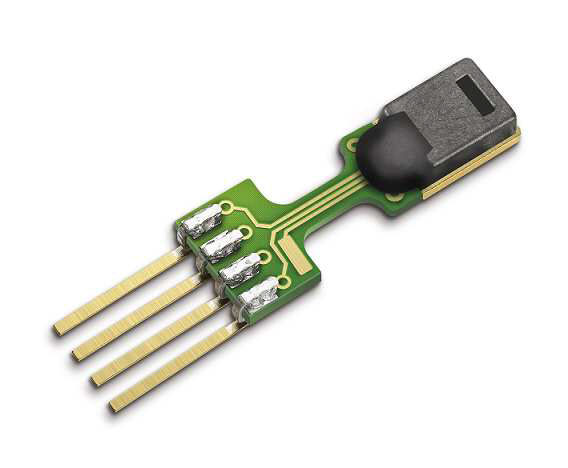

  • 정전용량식 습도센서



정전용량식 습도센서는 현재 널리 사용되는 방식



참고자료: http://blog.naver.com/PostView.nhn?blogId=rice112&logNo=150183510099
