1.3 감전사고 예방 - 접지

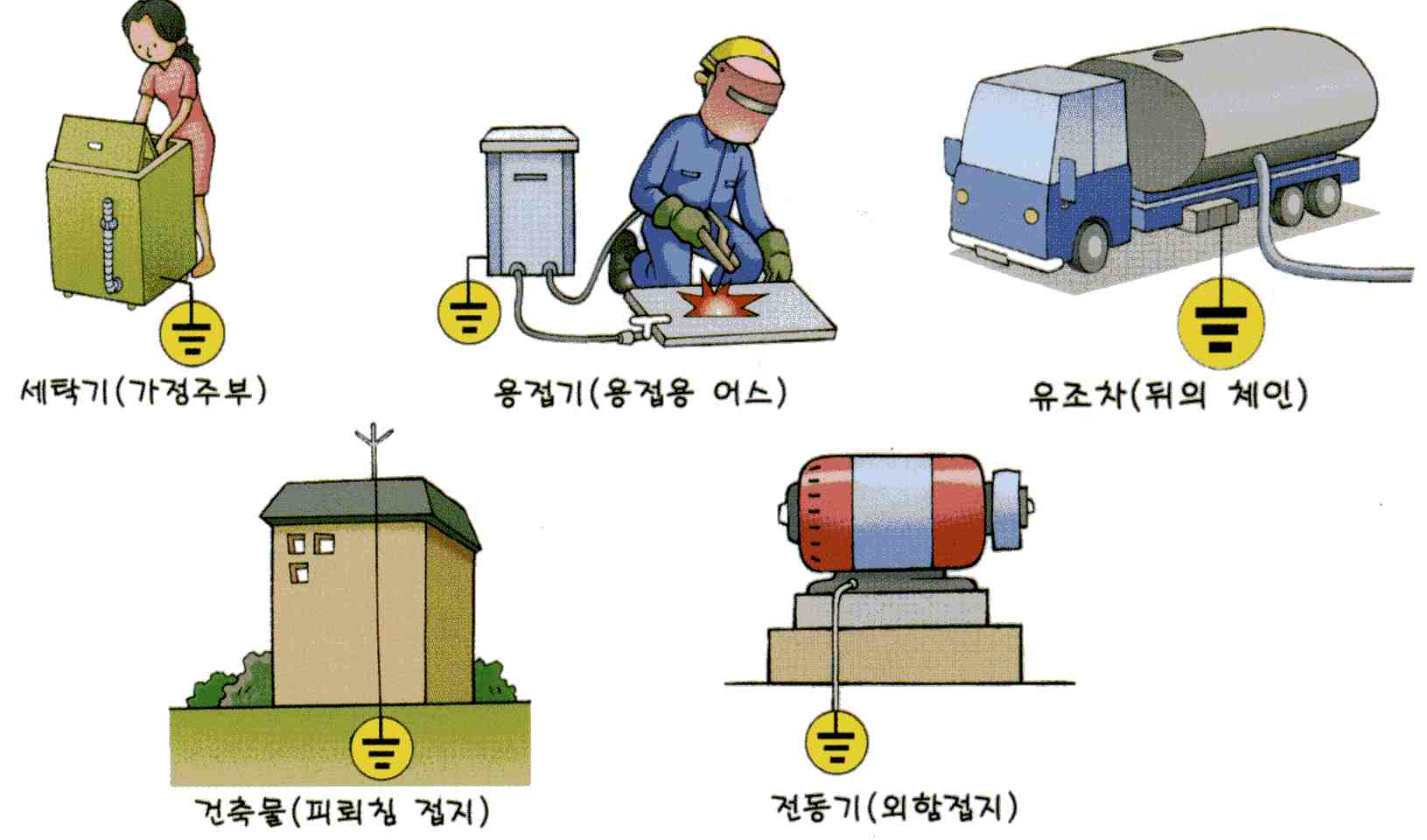

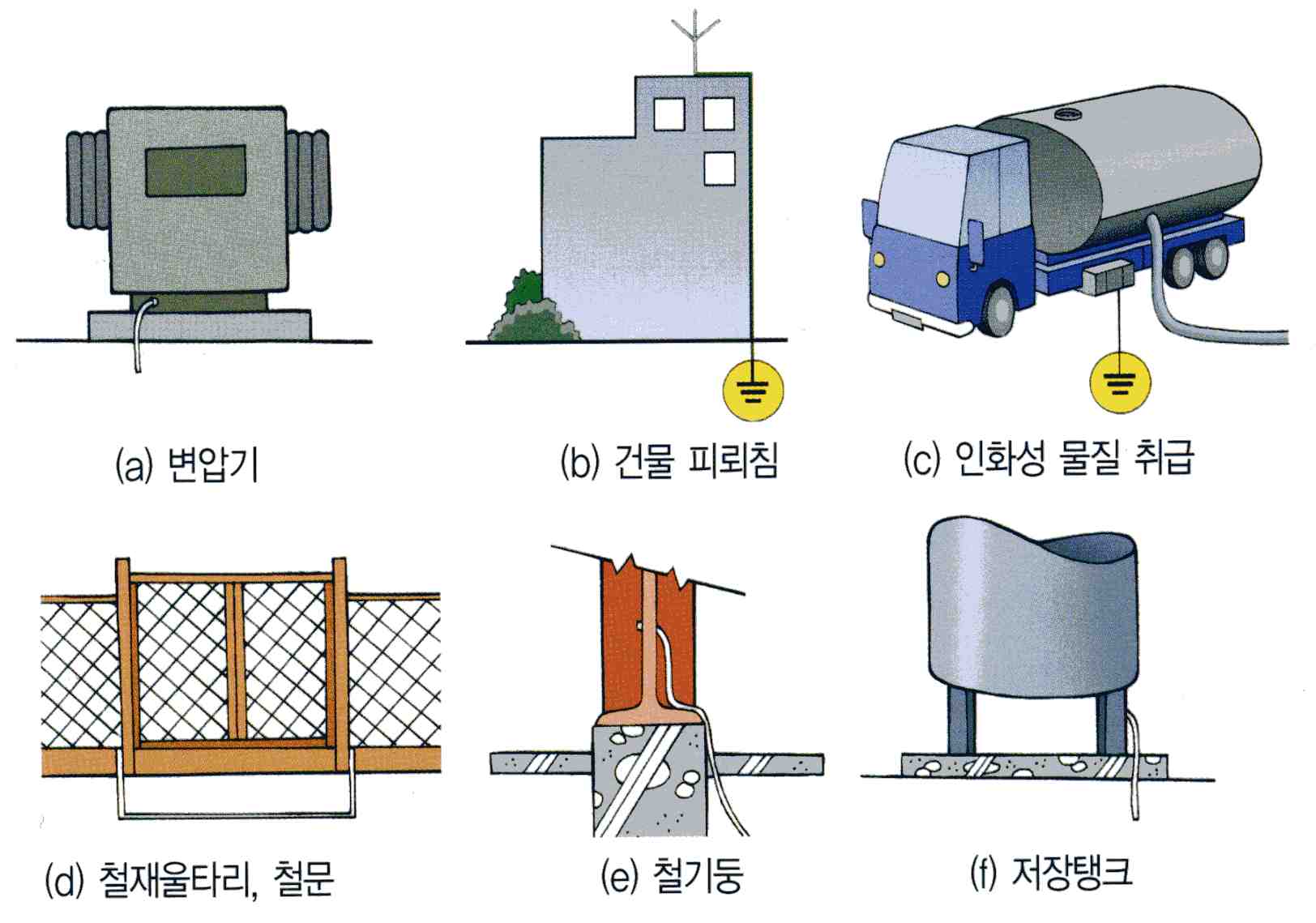

접지





  • 국내 기준으로 제1종,제2종,제3종,특별3종이라는 4가지 체계로 분류가 되어 있다.

  용도 접지 저항 굵기(연동선) 단면적 사용장소
제1종 고압 및 특고압
기계기구류 보호		 10Ω이하 공칭 단면적 6mm² 10mm² 내장권선,방전기,항공유도장해등,피뢰기, 그외 기타
제2종 고압저압 혼촉시 저압측 전위상승 억제
수용가 인입구의 중성점 접지		 1.기본 : R(Ω)=150/1선 지락 전류
2.2초이내 자동차단장치 사용시 : R(Ω)=300/I
3.1초이내 자동 차단장치 사용시 : R(Ω)=600/I		 1.공칭단면적 16mm²이상
2.고압전로 또는 특고압 가공전선로의 전로와 저압 전로를 변압기에 의하여 결합하는 경우는 공칭단면적 6mm²이상		 10mm² 추가접지,주상 변압기 2차측 전로, 혼촉방지판, 그외 기타
제3종 1.화재방지, 인축의 접지사고 방지
2.400V미만의 기기		 100Ω이하 공칭 단면적 2.5mm² 다심코드 : 0.75mm²
연동연선 : 1.5mm²		 조가용선 외함, 네온 변압기 외함, 그외 기타
특별3종 1.화재방지, 인축의 접지사고 방지
2.400V이상의 기기		 10Ω이하 풀용(수영장) 수중조명등



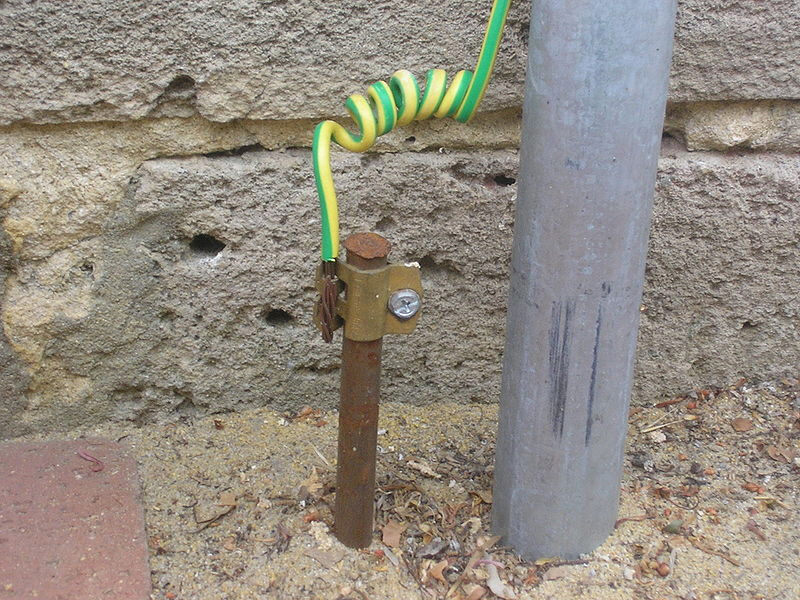

  • 기기의 케이스(프레임)을 전선을 통하여  땅(지구)과 연결하여 기기의 프레임과 지구와의 전위차가 0V 가 되도록 하는 것



  • 접지는 습한 땅에 설치하고 반드시 접지저항을 측정하여 규정을 충족하는 지 확인하여야 함.

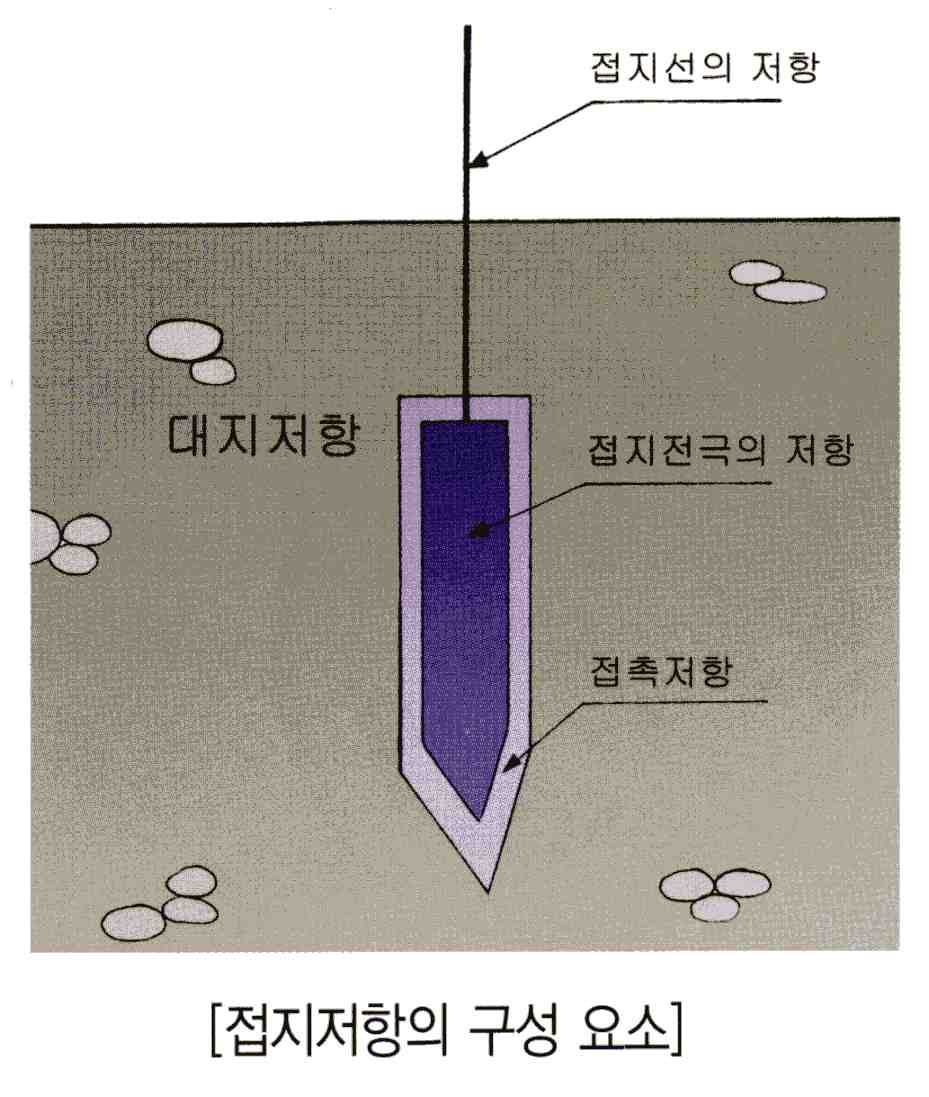

접지저항

전기의 안전한 사용과 접지

이 문서는 http://www.pksafety.co.kr/3-1-612.htm에서 인용하였습니다.





전기의 흐름과 감전



• 전기 기기의 전선 등이 피복이 벗겨지거나 하여 노출 된 상태에서 전선이나 케이스를 사람이 만지게 되면 전기가 사람 몸을 통해 땅으로 전기가 흐르게 됨. -> 부상 또는 사망 등 큰 사고로 이어짐.
