1.4 전기화재 예방

불량전선

• 전선의 재료인 구리에 불순물이 섞여서 전기저항이 높아 사용시 열이 많이 발생하는 전선

• 폐 알루미늄을 사용하여 전선을 제작하고 구리도금을 하여 구리전선인 것처럼 만들어 파는 경우도 있음.

"한편, 공인시험인증기관에서는, CCA는 구리보다 도체저항이 높아, 전류의 흐름을 방해함으로써 전류에 손실을 초래하고 과부하 등의 경우에 열 발생율이 높아 누전이나 합선등의 화재사고로 이어질 가능이 높아 전선이용 제품에는 CCA를 사용하지 못하도록 규정하고 있다."

• 전선의 발열

1. 전선의 전기저항이 높으면 발열

2. 전선이 사용전력에 비해 가늘면 발열

• 전선에 열이 많이 발생하면 전선의 피복을 딱딱하게 만들고 탄화 시킴.

• 탄화된 전선 피복은 전기가 통하면서 순식간에 적열 상태가 되고, 불이 붙어 화재로 이어짐.

• 브레이커(차단기)는 단락(쑈트), 과부하를 차단하지만 전선의 발열을 차단하지 못함.

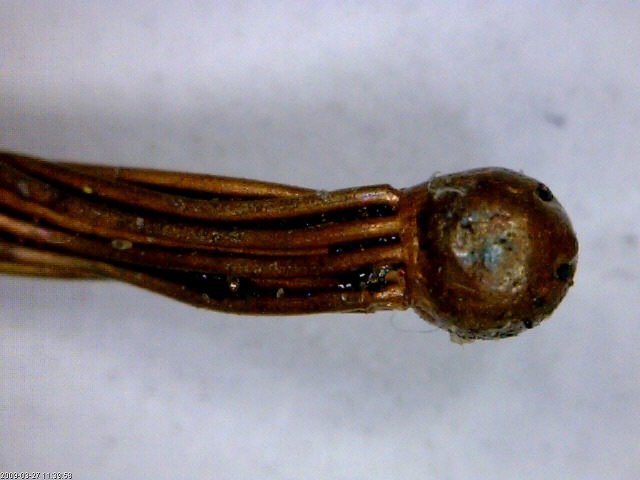

• 단락(합선)에 의해 녹아서 끊어진 전선 망울

  두가닥 전선이 서로 맞닿으면 스파크를 일으키며  닿은 부분이 녹아  둥근 망울을 형성한다.

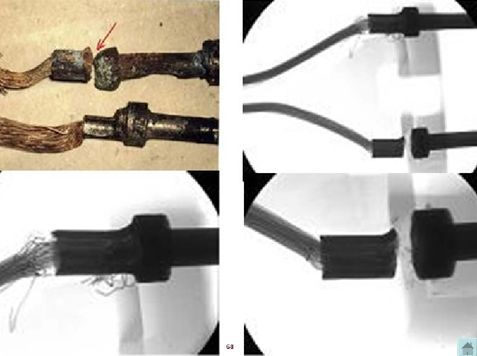

• 불량전선보호관

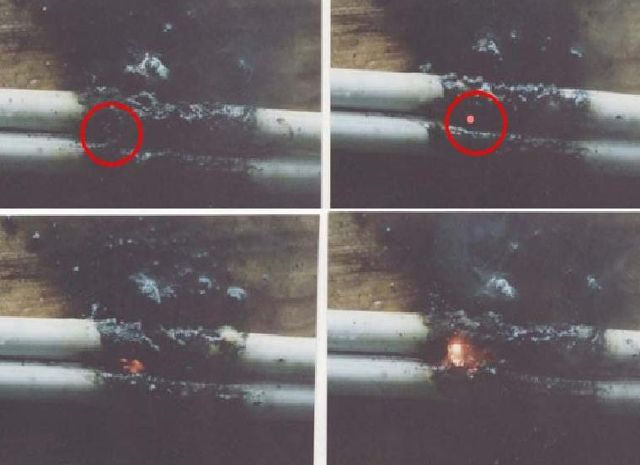

• 절연피복의 탄화에 의해 화재 발생

• 출처:http://polinlove.tistory.com/1086

누전

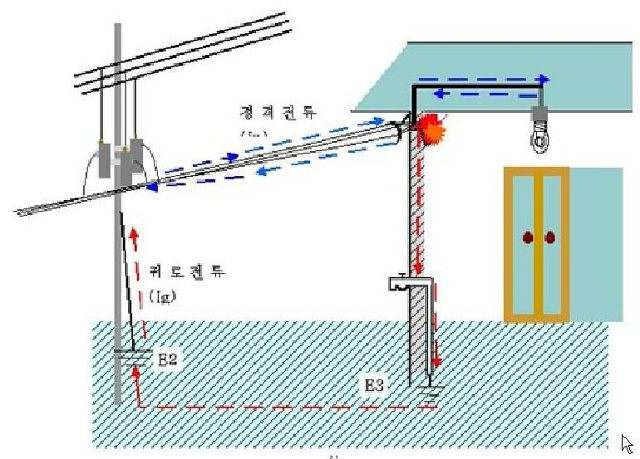

• 누전 경로

• 누전차단기- 빨간 버튼을 눌러 누전차단기 테스트

접촉불량

• 콘센트, 플러그의 접촉 불량

전기의 흐름과 감전

• 전기 기기의 전선 등이 피복이 벗겨지거나 하여 노출 된 상태에서 전선이나 케이스를 사람이 만지게 되면 전기가 사람 몸을 통해 땅으로 전기가 흐르게 됨. -> 부상 또는 사망 등 큰 사고로 이어짐.

안전 조치

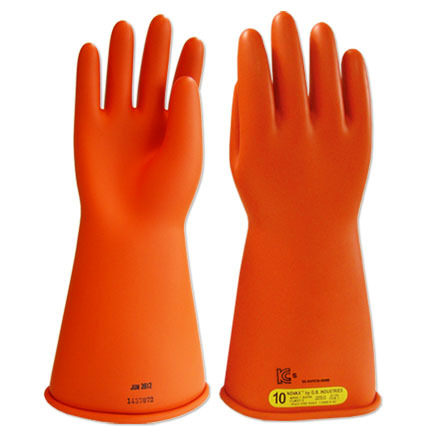

• 전기작업시 반드시 절연장화와  절연장갑 착용

• 누전차단기를 설치하고 정기적으로 테스트 하여 정상작동 확인

• 반드시 접지를 실시함.
